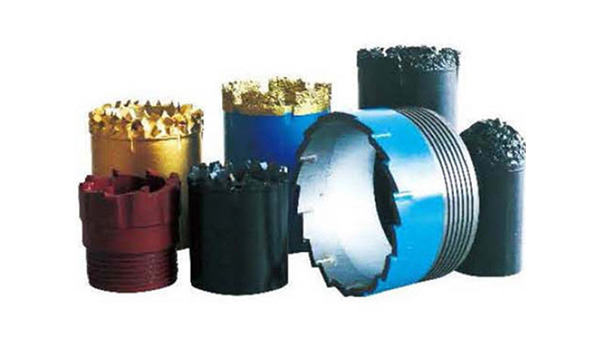

Herramientas diamantadas

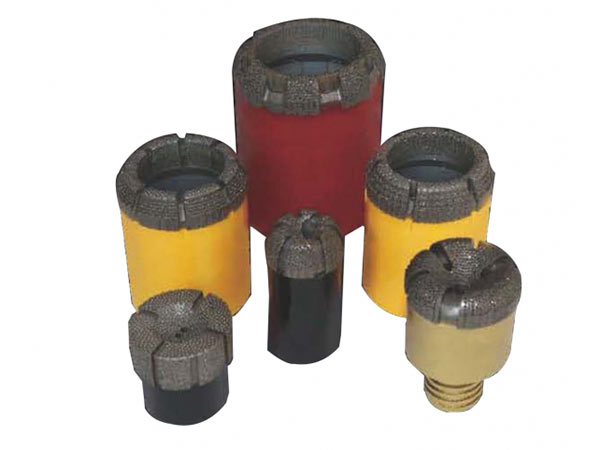

Las brocas diamantadas son los accesorios para herramientas de perforación que más se utilizan en la exploración mineral, asimismo, estas brocas impregnadas con diamante tienen un amplio rango de aplicación. Los diamantes sintéticos de alta calidad cuidadosamente seleccionados se distribuyen en la profundidad de la matriz de las brocas impregnadas. La capa de la matriz de la corona contiene una distribución uniforme de estos cristales están integrados en el adhesivo de metal en polvo. La matriz de nuestras brocas diamantadas está diseñada para exponer nuevos diamantes en la superficie de corte de las brocas a medida que se desgaste. Como resultado de esta acción se consigue una rápida penetración. Nuestras brocas diamantadas están fabricadas para brindar una alta tasa de penetración y larga vida de la broca.

El tamaño óptimo, la concentración y el tipo de matriz de la broca dependen de la dureza y abrasividad de la formación que vaya a ser perforada.

Tipo de roca	Abrasividad	Dureza de la roca	Nº de ítem	Color
Arcilla, esquisto, limolita	Media	Blanda	NF1#
Yeso
Piedra gris,
Argilita,	Muy alta	Blanda	NF1/NF2
Piedras volcánicas,
Pumita
Piedra arenisca,
Pizarra,	Muy alta	Blanda-media	NF1#/NF2
Piedra caliza,
Limonita arenisca
Caliza media-dura, Esquisto medio-duro,
Piedra ceniza medio-dura	Alta	Media	NF3/NF4

Tipos de roca	Abrasividad	Dureza de la roca	Ítem Nº	Color
Mármol, esquisto duro,	Media	Media	NF5/NF6/NF7
Piedra de vetas duras
Diabasa, Andesita, Gneis	Media	Dura-media	NF6/NF7
Granodiorita, Limonita	Media	Dura-media	NF7/NF8
Granito, Basalto, piedra de vetas duras	Media a baja	Dura	NF8/NF9
Riolita,
Génesis cristaliza,	Media a baja	Dura	NF9/NF10
Pórfido de cuarzo
Roca silícea, piedra arenisca dura	Media a baja	Extremadamente dura	NF11/NF12
Riolita, cuarcita densa,	Baja	Extremadamente dura	NF14
Piedra de hierro

Tabla de comparación de la matriz de la broca impregnada

Notas: la anterior tabla de comparación se basa en las similitudes de nuestras brocas y las brocas de otras marcas. Esta tabla es sólo de referencia, cuando solicite brocas, por favor elija la que corresponda para sus formaciones de rocas.

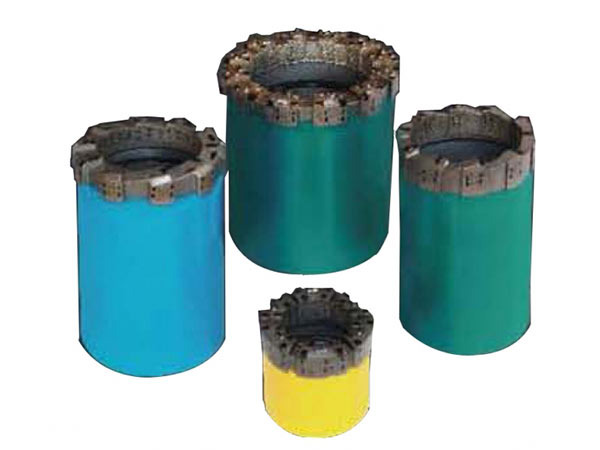

Brocas de diamantes colocadas en su superficie
Las brocas de diamantes naturales colocados en su superficie son diferentes de las brocas impregnadas, estas tienen sólo una capa de diamantes naturales utilizando un compuesto de matriz dura en la superficie de la broca. Debido a los diamantes de una capa, sus surcos de agua suelen ser menos profundos que los taladros impregnados. Las brocas diamantadas en la superficie se recomiendan principalmente para perforar formaciones rocosas relativamente blandas, ásperas y sueltas que no se pueden perforar con herramientas diamantadas impregnadas. También se recomiendan para perforar formaciones más duras donde no alcanzan las velocidades de rotación ni la carga de la broca disponibles de la herramienta diamantada impregnada debido a sus limitaciones.
Fabricamos una gran variedad de brocas diamantadas en la superficie, incluyendo varios tipos de coronas, grados de diamante y tamaños de la broca, para poder ofrecer la mayor eficiencia de corte en varios tipos de formaciones rocosas. Algunas brocas están diseñadas con orificios de descarga en su superficie a fin de reducir el lavado del núcleo al perforar en formaciones blandas y fracturadas.
Selección del tamaño del diamante: cuanto más dura es la roca menor debe ser el grado de los diamantes.
La cantidad de diamantes es uno de los factores más importantes para la eficiencia de corte de la broca. Nuestros ingenieros utilizan fórmulas matemáticas para configurar cada diamante en el área de corte de la broca a fin de asegurar una superposición normal con un mínimo de diamantes manteniendo el costo inicial de la herramienta lo más bajo posible en un diseño equilibrado.

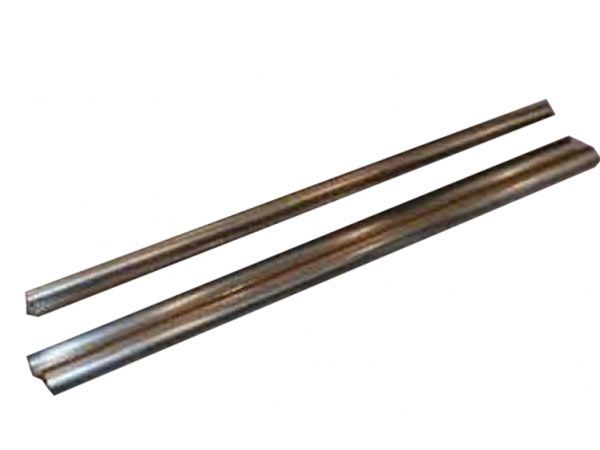

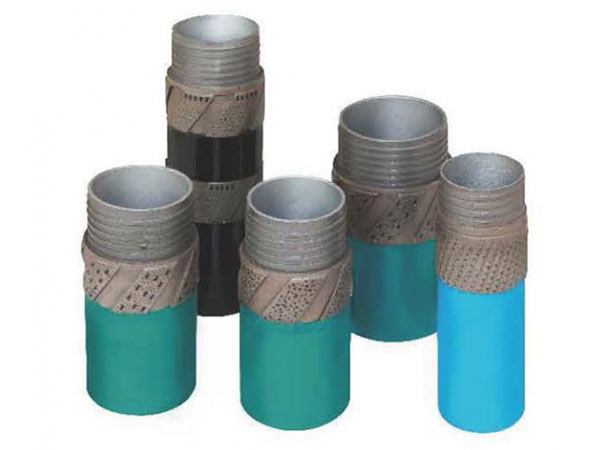

Escariador diamantado
El escariador diamantado se configura con diamante sintético o natural, y se acopla a la broca de perforación con el cilindro principal. Su función principal es escariar el orificio hasta el diámetro específico correcto que garantiza la distancia adecuada para el cilindro principal y la distancia suficiente para la nueva broca que reemplaza la antigua. Además funciona como estabilizador de la broca de perforación.
Podemos hacer escariadores diamantados de 6”,10”y 18” de largo.
Los escariadores diamantados (con dos o tres cojinetes) son ideales para todas las condiciones de formación desde la trituración y la abrasión hasta la consolidación y no abrasión. Debido a que este escariador diamantado es más largo que el tradicional, es necesario utilizar una extensión de tubo interna apropiada para compensar la diferencia de longitudes.
Nuestros escariadores diamantados son los mejores de la industria debido a que combinan la alta calidad con un excelente diseño. Disponemos de una gran variedad para poder cumplir con todos sus requerimientos.

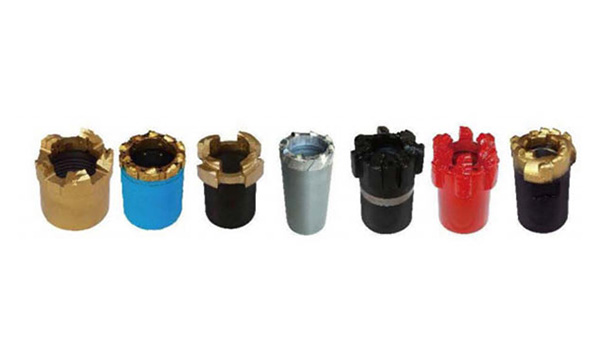

Broca de carburo tungsteno
El medio de corte de esta broca es el carburo tungsteno.
Este elemento no posee la misma dureza que el diamante y el rango de aplicación como medio de corte central también es muy limitado. Sin embargo, las brocas de carburo tungsteno son un medio muy rentable que puede llevar a cabo perforaciones de formaciones no consolidadas más blandas.

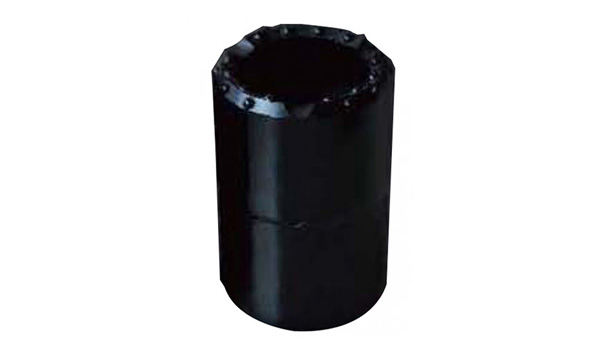

Broca con núcleo de carburo tungsteno regular
Estas brocas se configuran con elementos de carburo de tungsteno que se incrustan en la corona de la broca de forma rectangular u octogonal. La corona de broca está compuesta de un material de matriz duro de aglomerado metálico resistente al desgaste. Esta broca se utiliza mayormente en la investigación geotécnica del suelo o en perforación del núcleo en capas de recubrimiento que se componen principalmente de arcilla, arena, yeso o esquisto blando.

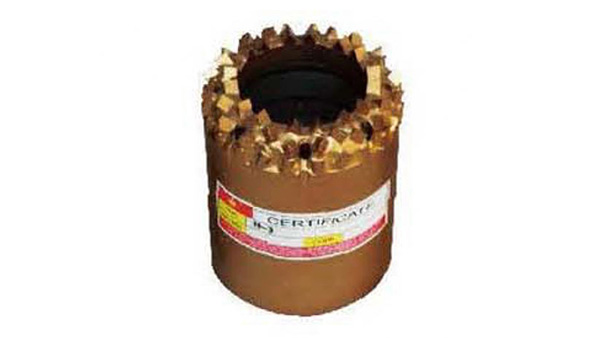

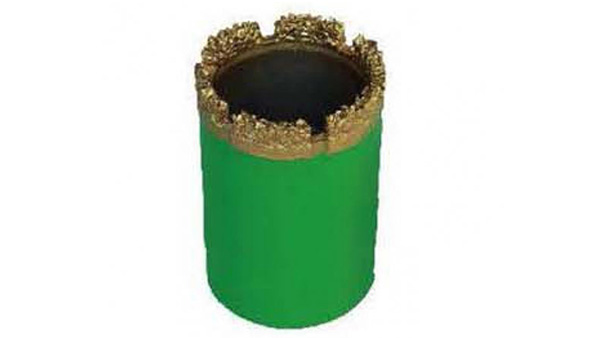

Broca de carburo triturado
Los medios de corte que se usan en esta clase de broca son de carburo de tungsteno triturado aglomerado en una aleación metálica, este tipo de broca tiene más bordes de corte que la broca de carburo de tungsteno tradicional (broca TC) de modo que tiene una amplia variedad de aplicación en algunas formaciones. Esta broca se asemeja a la broca de diamante impregnado cuya corona está compuesta de varias capas de medios de corte. La cara de la broca se auto-regenera con nuevos bordes de corte deshaciéndose de la aleación metálica durante la operación sacando a la luz nuevas capas de puntas de carburo hasta que la corono de la broca termina por consumirse.

Brocas de núcleo TSP
Las brocas de núcleo TSP tienen dispuestos cortadores policristalinos termalmente estables, colocados en la matriz de la corona de la broca. La broca tiene una alta dureza y hará frente a formaciones rotas o masivas, ya sea formaciones duras, blandas y altamente abrasivas. Debido a que proporciona un rendimiento constante en una amplia variedad de formaciones, esta broca brinda una solución de perforación muy rentable en muchas situaciones, y al tiempo reduce en gran medida el costo del inventario.

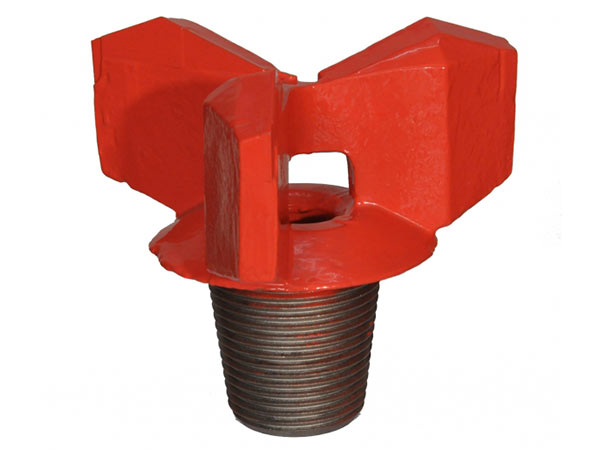

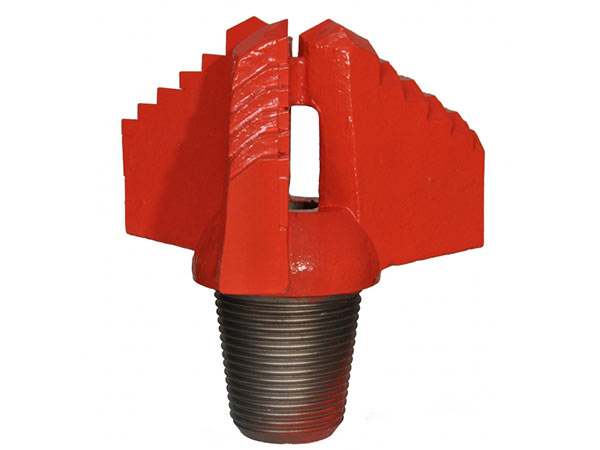

Broca de fricción
La broca de fricción está hecha de acero de aleación forjado de alta calidad e insertos de carburo tungsteno de alto grado, más tecnología de soldadura de última generación para poder ofrecer la mayor tasa de penetración y una vida útil más larga. Las brocas de fricción se utilizan para una gran variedad de formaciones rocosas blandas como arena, arcilla, etc. Proporcionamos brocas de fricción con tres y cuatro aspas, tipo step y tipo chevron. El tamaño varía de 2” a 17 1/2”

Broca cónica
Nuestras brocas cónicas están hechas de materiales de alta calidad y testeadas en áreas bajo distintas condiciones a fin de garantizar un excelente rendimiento y resistencia al uso. A pedido podemos diseñar brocas y perfiles roscados especiales.

Barra de perforación para sistema de cableado
Nuestras barras de perforación para sistemas de cableado se fabrican de tubos de acero sin costura tratados térmicamente de la mejor calidad de acuerdo a la norma del acero de grado S135. La mejor resistencia a la tracción, una alta precisión y una buena rectitud hacen que se pueda utilizar de manera exitosa en varios tipos de condiciones de perforación. El endurecimiento de la carcasa en el extremo de las barras protege la conexión roscada e incrementa su resistencia al desgaste y vida útil. Los largos efectivos estándar de las barras de perforación son de 3.0 y 1.5 metros. Según los requerimientos del cliente podemos fabricar otros largos. Tenemos muchos años de experiencia en la producción de barras de perforación de núcleos, y trabajamos constantemente para poder ofrecerle los productos más rentables.

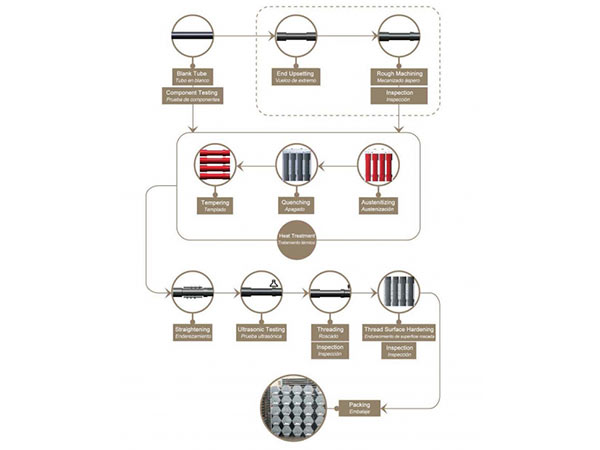

Procedimiento de producción de la barra de perforación

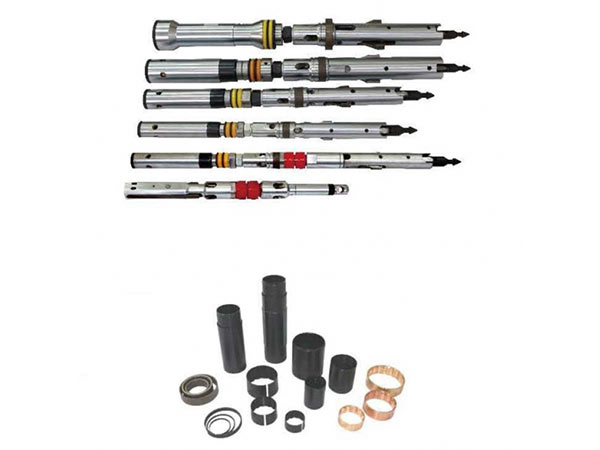

Tubos sacatestigos
Ofrecemos una completa línea de tubos sacatestigos simples, dobles o triples, que le proporcionarán un rendimiento superior y podrán obtener la recuperación completa de la muestra en cualquier aplicación de perforación de núcleo diamantina.
Mediante el sistema alámbrico, el núcleo se recupera rápidamente recobrando el tubo interno directamente a través de la barra de perforación. Las barras mantienen el orificio hasta que la broca necesite reemplazarse. Esto tiene grandes ventajas en cuanto a la rentabilidad al momento de perforar agujeros profundos para la exploración de minerales.
El tubo sacatestigos se compone del grupo de tubos interiores y de tubos exteriores.

El grupo de tubos interiores recolecta la muestra del núcleo durante el proceso de perforación y es independiente del grupo de tubos externos. El grupo de tubos externos permanece siempre en la superficie del agujero y alberga al grupo de tubos interiores durante la perforación. El grupo de tubos interno del cableado doble estándar está compuesto por la cabeza de ensamble, el tubo interno, el revestimiento de elevación del núcleo, el elevador del núcleo, y el anillo de tope.
El grupo de tubos externos se compone de los elementos restantes del tubo sacatestigos: acople de cierre, acople del adaptador, tubo externo, anillo estabilizador, y el estabilizador del tubo interno.
Los sacatestigos dobles alámbricos estándar son ideales para usar en la mayoría de las condiciones de perforación y están disponibles para utilizarlos en tamaños de agujeros estándar (B, N, H, P).
Los sacatestigos triples alámbricos permiten una recuperación integral del núcleo al momento de perforar carbón, formaciones de arcilla o formaciones sumamente fracturadas. La división retiene la muestra del núcleo en su estado de recepción para simplificar la carga en bandejas de muestras o para el almacenamiento y posterior presentación al geólogo. Los sacatestigos triples están disponibles en los tamaños N,H y P.

Cuando el tubo interno está lleno, el dispositivo de pesca baja al agujero por medio de un cable y lo trae a la superficie por un cabestrante. Una vez que el montaje del tubo interno está en la superficie, un tubo interno vacío se encuentra abajo en el agujero para reanudar la operación. Para cada sacatestigo se encuentra disponible un sistema de pesca.

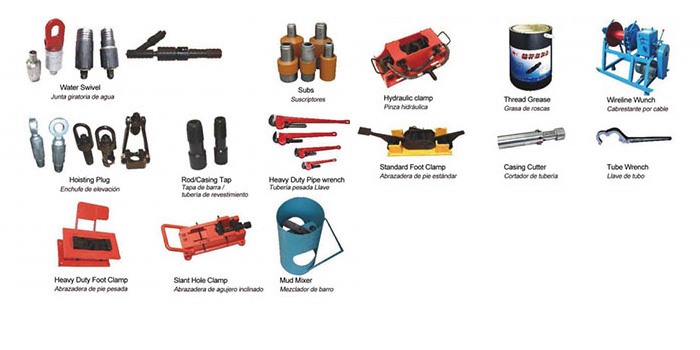

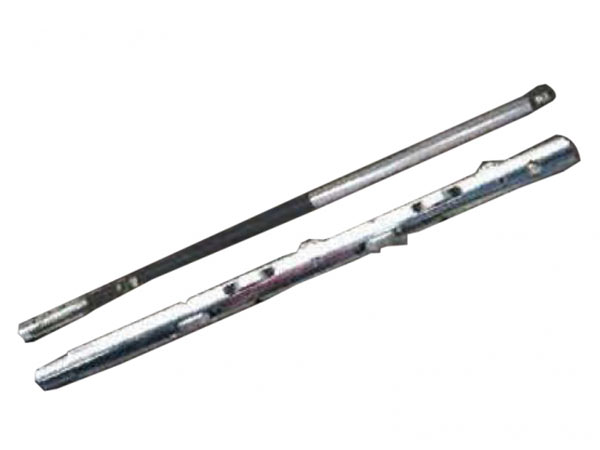

Herramientas alámbricas para perforación de núcleo
Podemos ofrecerle un sistema completo de equipos alámbricos para perforación de núcleo. Cualquier consulta no dude en comunicarse con nosotros.

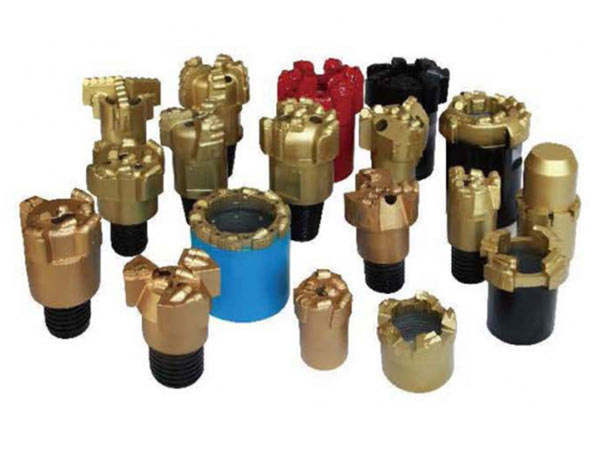

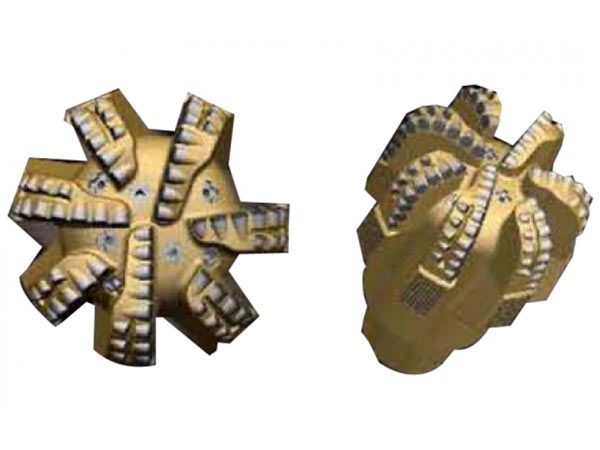

Barrenas PDC
Fabricamos diferentes clases de barrenas PDC con y sin saca núcleo, que se utilizan mayormente para formaciones rocosas duras y medias. Debido a que nuestras barrenas PDC ofrecen un buen corte, penetración rápida y larga vida útil, son las preferidas tanto por clientes nacionales como internacionales.
Podemos fabricarlas a pedido según sus requerimientos.

Barrenas saca-núcleo PDC
Descripción: buen corte y rápida penetración, larga vida de la barrena, el agua pasa de forma fluida y obtiene el núcleo con alta eficiencia. SE aplica en formaciones rocosas blandas y medias.

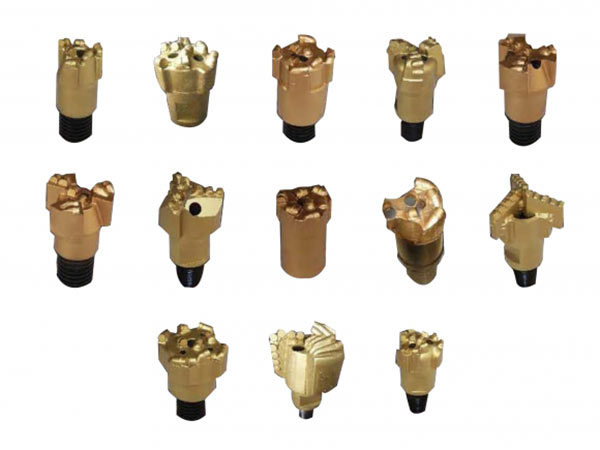

Barrenas sin saca-núcleo PDC
Descripción: penetración rápida, fuerte resistencia a la abrasión, larga vida. Tiene buen rendimiento, estabilidad y universalidad para varios tipos de formaciones de rocas, y es ideal como primera opción para la perforación general.

Tenemos la capacidad para diseñar y fabricar varios tipos de barrenas de matriz PDC de 3 a 7 cuchillas, en un tamaño de 3 1/2” a 12 1/2”，para la perforación de pozos de agua, de gas y de petróleo.
