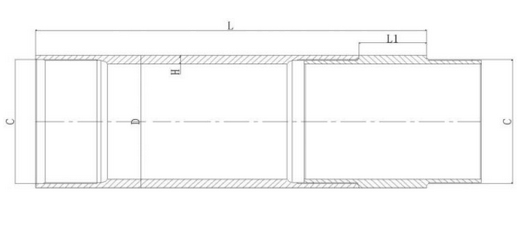

A | B | C | ||
Diámetro externo (mm) | Diámetro interno (mm) | Longitud (m) | ||
108 | 93 | 1 | 1.5 | 2 |
114 | 101 | 1 | 1.5 | 2 |
127 | 114 | 1 | 1.5 | 2 |
146 | 127 | 1 | 1.5 | 2 |
168 | 149 | 1 | 1.5 | 2 |
178 | 159 | 1 | 1.5 | 2 |
183 | 163 | 1 | 1.5 | 2 |
193 | 173 | 1 | 1.5 | 2 |
203 | 183 | 1 | 1.5 | 2 |
219 | 199 | 1 | 1.5 | 2 |
244 | 224 | 1 | 1.5 | 2 |
273 | 251 | 1 | 1.5 | 2 |
323 | 301 | 1 | 1.5 | 2 |
406 | 382 | 1 | 1.5 | 2 |
457 | 133 | 1 | 1.5 | 2 |
508 | 483 | 1 | 1.5 | 2 |

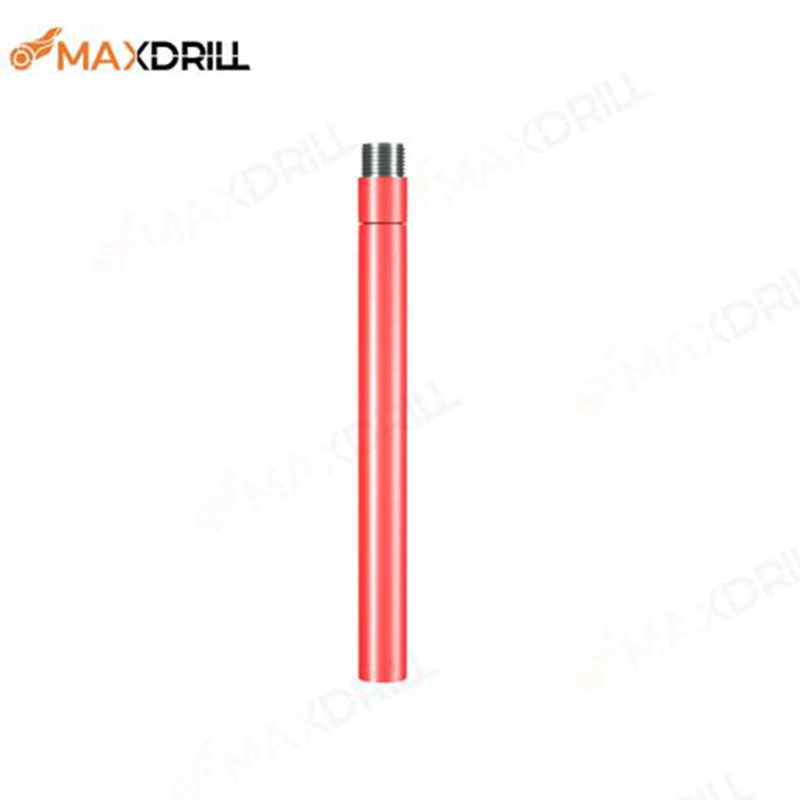

Tubos de revestimiento
Área de utilización: es ideal para la perforación de pozos de agua, pozos geotermales, orificios para lechada de tamaño pequeño o mediano para construcción, y proyectos de presas y puertos, entre otros.
Principios del diseño: El equipo es fácil de usar y hace que el revestimiento sea sencillo.
Atributos: estructura simple, operación sencilla, calidad confiable, herramientas de perforación recuperables, larga vida de servicio.

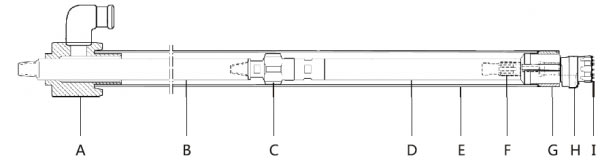

A: cabezal de descarga B: barra de perforación C: manga guía
D: martillo DTH E: tubo de revestimiento F: dispositivo guía
G: zapata del revestimiento H: fresa I: broca piloto
Procedimiento de operación
![]() |
|||
1. Cuando comienza la perforación, la fresa abre y agranda el orificio para conducir hacia abajo la zapata y el tubo el revestimiento. | 2. Cuando finalice con la perforación en sobrecarga, gire de manera inversa para cerrar la fresa, entonces el montaje se puede levantar a través del tubo de revestimiento. | 3. La tubería de revestimiento se puede dejar en el orificio, o extraer por medio del material de sellado de lechada. | 4. Utilice las herramientas de perforación habituales para perforar y llegar a la profundidad deseada. |
