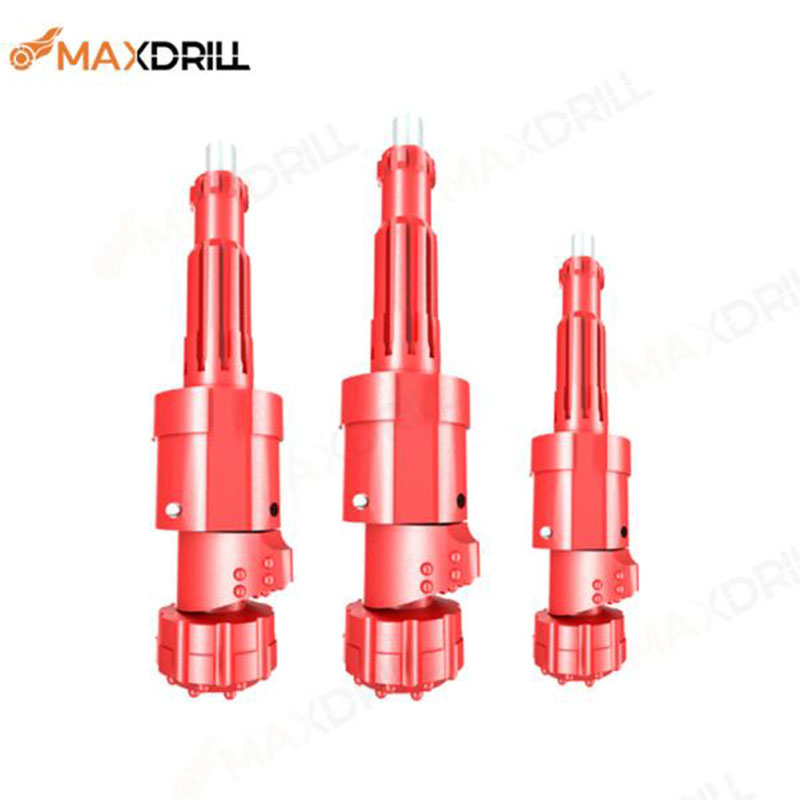

Sistema de perforación excéntrico

Aplicaciones:
El sistema de perforación excéntrico es ideal para la perforación de pozos de agua, pozos geotérmicos, micropilotes y perforaciones pequeñas en edificios, presas y puertos.

Principios de diseño:
El revestimiento hace que el sistema de perforación sea fácil de operar.

Ventajas principales:
Estructura simple, operación fácil, alta fiabilidad y larga vida útil.

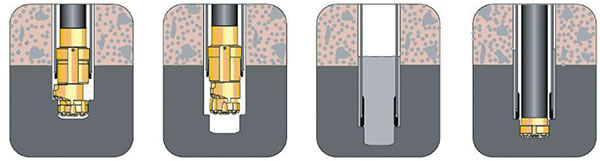

Procedimientos de operación
1. Cuando empezamos el proceso de perforación, la barrena amplia el agujero para dejar pasar la zapata y el tubo de revestimiento.
2. Cuando la perforación de la sobrecapa se ha completado, tenemos que realizar la circulación inversa para cerrar el barreno. Después sacamos el montaje a través del tubo de revestimiento.
3. Podemos dejar el tubo de revestimiento dentro del agujero o sacarlo con la ayuda de material de sellado.
4. Utilizamos herramientas de perforación para perforar y conseguir la profundidad deseada.

  • Sistema de perforación excéntrico de tres piezas
  • Sistema de perforación excéntrico de dos piezas

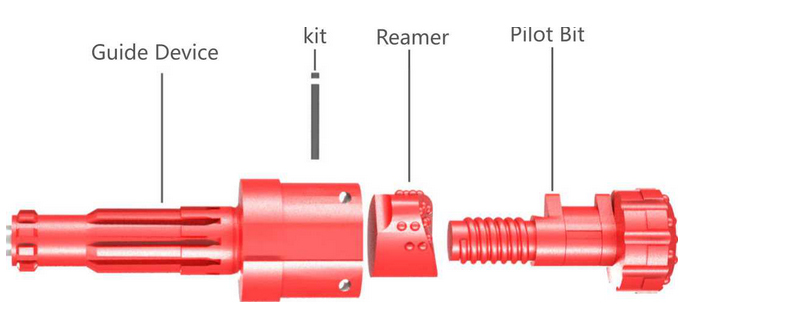

Sistema de perforación excéntrico de tres piezas

A E C D
Tubería de perforación
Nº de sistema Diámetro exterior Grosor Diámetro de escariado Diámetro interior mínimo de la zapata Tipo de martillo Tubería de perforación
KE85 108mm (4.25") 9 -15 mm (0.35") –(0.59") 118 mm (4.65") 86 mm (3.4") DHD3.5 , COP32 , COP34 76 mm (3")
KE90 114 mm (4.5") 11 – 13mm (0.43") –(0.51") 127 mm (5") 91 mm (3.6") DHD 3.5 , COP32 COP34 76 mm (3")
KE102 127 mm (5") 11 mm – 13 mm (0.43") – (0.51") 136 mm (5.35") 101 mm (3.97") DHD 3.5 , COP32 COP34 76 mm (3")
KE115 140 mm (5.5") 13 mm – 16 mm (0.51") – (0.63") 152 mm (5.98") 117 mm (4.6") DHD340 , QL 40 SD-4 76mm (3")
KE115A 146 mm (5.75") 14 mm - 19 mm (0.55")- (0.75") 154 mm (6") 117 mm (4.6") DHD340 , QL 40 , SD-4 COP 42/44 76 mm (3")
KE140 168 mm (6.6") 13 mm – 19 mm (0.51") – (0.75") 184 mm (7.25") 140 mm (5.5") DHD350 , QL50 / SD-5 COP52/54 76 mm- 89mm (3") – (3.5")
KE150 178 mm (7") 13 mm – 19 mm (0.51") – (0.75") 194 mm (7.63") 150 mm (5.90") DHD350 , QL50 / SD-5 76 mm – 89 mm (3") – (3.5")
KE165 193 mm (7.6") 13 mm – 20 mm (0.51") –(0.78") 206 mm (8.11") 16 5 mm (6.5") DHD360 , QL60 / SD-6 89 mm –114mm (3.5") – (4.5")
KE190 219 mm (16.5") 13mm – 20mm (0.51") – (0.78") 234 mm (9.21") 193 mm (7.6") DHD360 QL60 , SD-6 89 mm –114mm (3.5") – (4.5")
KE210 245 mm (9.64") 14 mm -21 mm (0.55") – )0.85") 260 mm (10.25") 210 mm (8.25") DHD360/380 , QL 60/80 SD-6/SD-8 114 mm (4.5")
KE240 273 mm (10.75") 16 mm – 22 mm (0.63") – (0.83") 300 mm (11.8") 24 0 mm (9.5") DHD380 , QL80 SD-8 114mm-127mm (4.5") – (5")

Este producto te interesa si estás buscando:
Sistemas de perforación de sobrecarga / Herramientas de perforación de sobrecarga / Tubos de perforación

Sistema de perforación excéntrico de dos piezas

A E C D

Nº de sistema Diámetro exterior Grosor Diámetro de escariado Diámetro interior mínimo de la zapata Tipo de martillo Tubería de perforación
K188 178 mm
(7")
13 mm - 19 mm
(0.51")– (0.75")
188 mm
(7.4")
144 mm
(5.7")
DHD350
QL 50, SD-5,
COP52/54
76mm- 89mm
(3") - (3.5")
K240 219 mm
(8.62")
12 mm- 15mm
(0.47")-(0.59")
240 mm
(9.45")
192 mm
(7.5")
DHD360, QL 60,
SD-6,
114 mm
(4.5")
K305 273 mm
(10.75")
16 mm-20mm
(0.63")-(0.78")
305 mm
(12")
238 mm
(9.4")
DHD380,
QL 80, SD-8
114mm - 127mm (4.5") - (5")
K360 323mm
(12.7")
20 mm - 24 mm
(0.78") - (0.94")
360 mm
(14.17")
284 mm
(11.8")
DHD380,
QL 8, SD-8/10
127 mm
(5")
