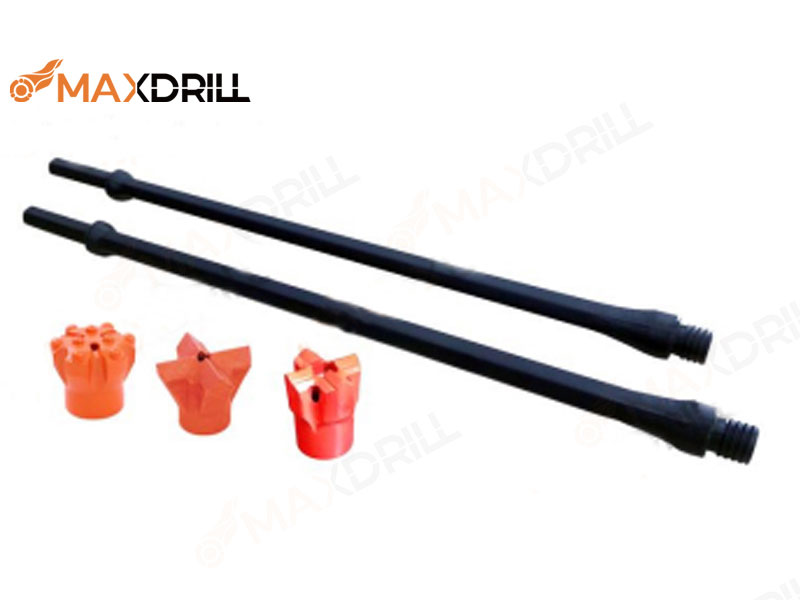

Barras de perforación y brocas cónicas H

Las barras de perforación y brocas cónicas H son las que se utilizan en general para los taladros manuales para roca.

Barra de perforación cónica "H" Tamaño del vástago: 7/8" x3 1/4" and 1"x 4 1/4"
Longitud: 12"-144"
Broca cónica "H" Tipo: boca en cruz TC, broca de botones TC, broca de acero
Tamaño: 1 3/8"- 3"

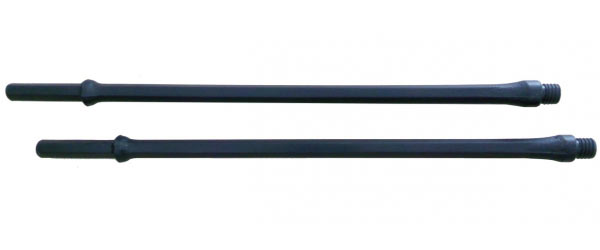

Barra de perforación cónica "H"

Tamaño del vástago Longitud Peso Nº de pieza
Pulgadas mm Pulgadas mm libras kg
7/8" x 3-1/4" Hex.22×82.5 12" 304.8 3 1.36 10220812H
18" 457.2 4 1.81 10220818H
24" 609.6 5 2.27 10220824H
30" 762 6 2.72 10220830H
36" 914.4 7 3.18 10220836H
48" 1219.2 9 4.08 10220848H
60" 1524 11 4.99 10220860H
72" 1828.8 14 6.35 10220872H
96" 2438.4 18 8.16 10220896H
120" 3048 22 9.98 102208120H
7/8" x 4-1/4" Hex.22×108 12" 304.8 3.25 1.47 10221012H
18" 457.2 4.25 1.93 10221018H
24" 609.6 5.25 2.38 10221024H
30" 762 6.25 2.83 10221030H
36" 914.4 7.25 3.29 10221036H
48" 1219.2 9.25 4.2 10221048H
60" 1524 12 5.44 10221060H
72" 1828.8 13.25 6.01 10221072H
1" x 4-1/4" Hex.25×108 12" 304.8 4 1.81 10251012H
18" 457.2 5 2.27 10251018H
24" 609.6 7 3.18 10251024H
30" 762 9 4.08 10251030H
36" 914.4 10 4.54 10251036H
48" 1219.2 12 5.44 10251048H
60" 1524 15 6.8 10251060H
72" 1828.8 18 8.16 10251072H
96" 2438.4 23 10.43 10251096H
120" 3048 28 12.7 102510120H
144" 3657.6 33.5 15.2 102510144H

Broca cónica "H"

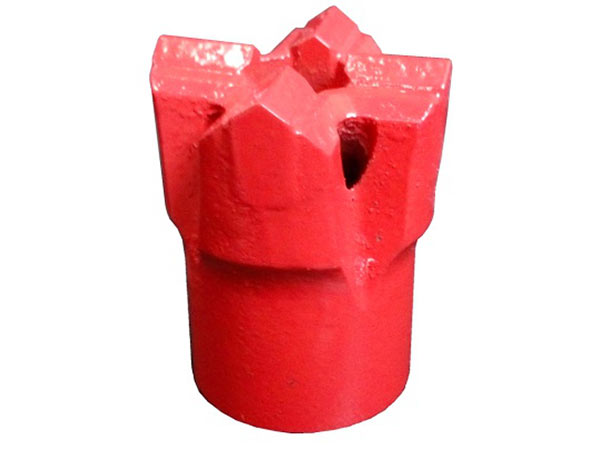

Brocas en cruz TC Diámetro Peso Nº de pieza
Pulgadas mm Libras kg
1-3/8" 35 0.44 0.2 3135HC
1-1/2" 38 0.49 0.22 3138HC
1-5/8" 41 0.57 0.26 3141HC
1-3/4" 44 0.79 0.36 3144HC
1-7/8" 48 0.84 0.38 3148HC
2" 52 0.88 0.4 3152HC
2-1/8" 54 1.06 0.48 3154HC
2-1/4" 57 1.1 0.5 3157HC
2-3/8" 60 1.32 0.6 3160HC
2-1/2" 64 1.46 0.66 3164HC
2-5/8" 67 1.59 0.72 3167HC
2-3/4" 70 1.63 0.74 3170HC
3" 76 2.1 0.95 3176HC

Nota: 31→broca en cruz 30→broca de botón

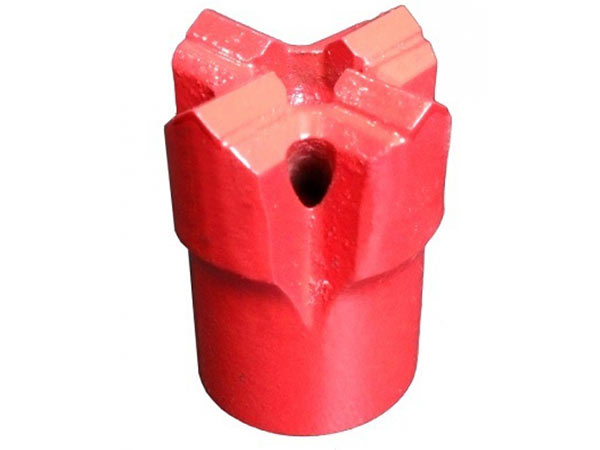

Superficie de carburo Diámetro Peso Nº de pieza
Inserto Pulgadas mm Libras kg
1-3/8" 35 0.44 0.2 3135HS
1-1/2" 38 0.49 0.22 3138HS
1-5/8" 41 0.57 0.26 3141HS
1-3/4" 44 0.79 0.36 3144HS
1-7/8" 48 0.84 0.38 3148HS
2" 52 0.88 0.4 3152HS
2-1/8" 54 1.06 0.48 3154HS
2-1/4" 57 1.1 0.5 3157HS
2-3/8" 60 1.32 0.6 3160HS
2-1/2" 64 1.46 0.66 3164HS
2-5/8" 67 1.59 0.72 3167HS
2-3/4" 70 1.63 0.74 3170HS
3" 76 2.1 0.95 3176HS

Nota: 31→roca en cruz 30→broca de botones

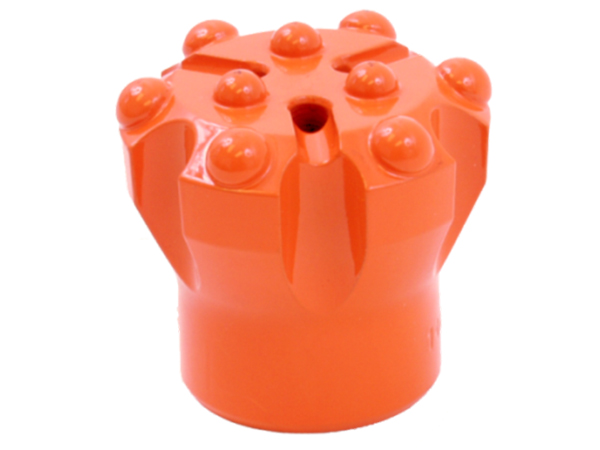

Broca de botones TC Diámetro Peso Nº de pieza
Pulgadas mm Libras kg
1-3/8" 35 0.49 0.22 3035HB
1-1/2" 38 0.57 0.26 3038HB
1-5/8" 41 0.66 0.3 3041HB
1-3/4" 44 0.77 0.35 3044HB
1-7/8" 48 0.88 0.4 3048HB
2" 52 1.01 0.46 3052HB
2-1/8" 54 1.06 0.48 3054HB
2-1/4" 57 1.21 0.55 3057HB
2-3/8" 60 1.43 0.65 3060HB
2-1/2" 64 1.68 0.76 3064HB
2-5/8" 67 1.77 0.8 3067HB
2-3/4" 70 1.88 0.85 3070HB
3" 76 2.1 0.95 3076HB

Note: 31→broca en cruz 30→broca de botones

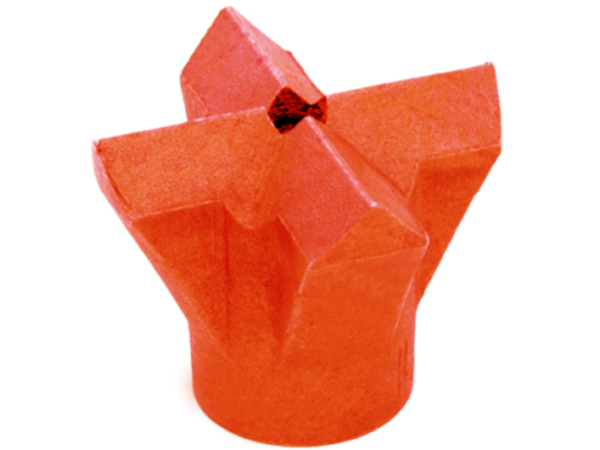

Brocas de acero Diámetro Peso Nº de pieza
Pulgadas mm Libras kg
1-3/8" 35 0.44 0.2 3135HA
1-1/2" 38 0.51 0.23 3138HA
1-5/8" 41 0.6 0.27 3141HA
1-3/4" 44 0.71 0.32 3144HA
1-7/8" 48 0.77 0.35 3148HA
2" 52 0.82 0.37 3152HA
2-1/8" 54 0.93 0.42 3154HA
2-1/4" 57 1.04 0.47 3157HA
2-3/8" 60 1.15 0.52 3160HA
2-1/2" 64 1.26 0.57 3164HA
2-5/8" 67 1.37 0.62 3167HA
2-3/4" 70 1.5 0.68 3170HA
3" 76 1.68 0.76 3176HA
